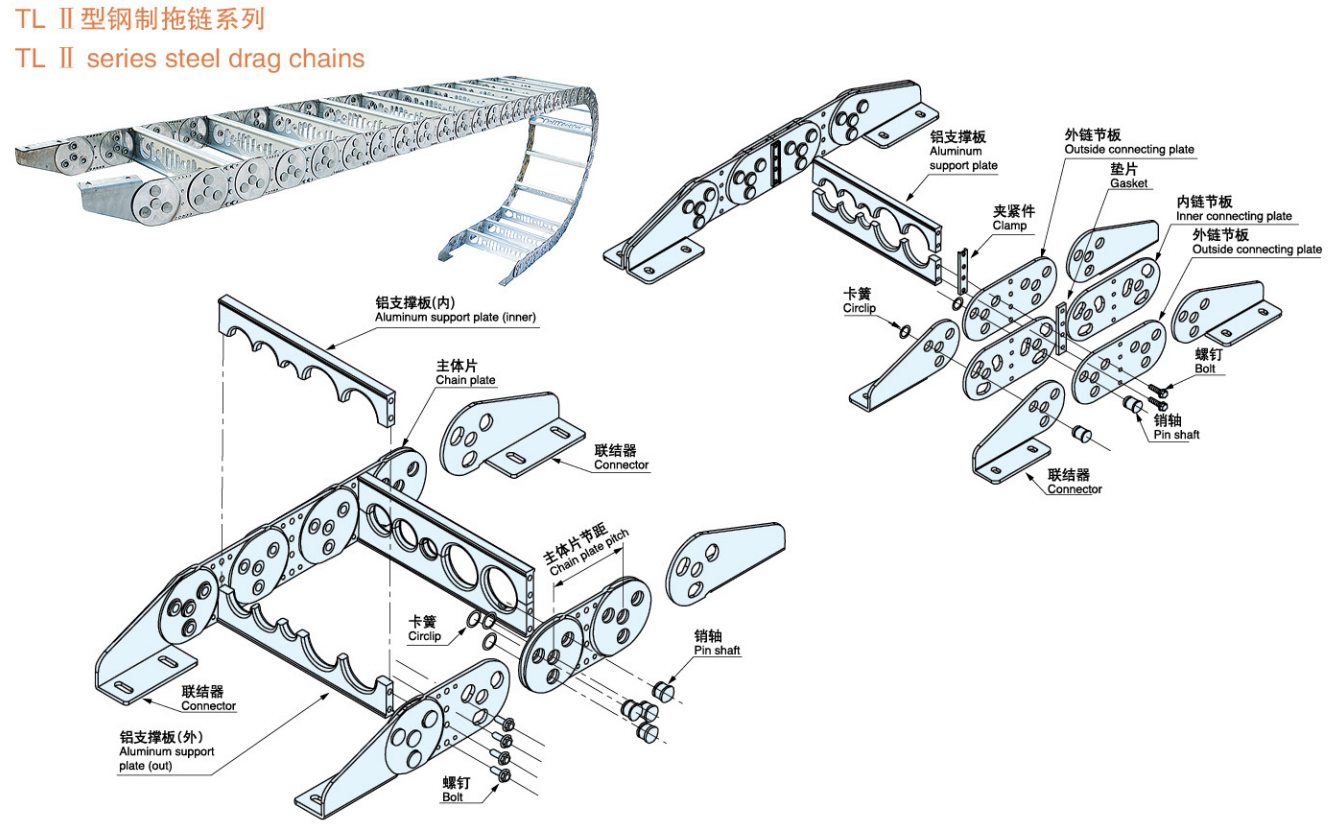

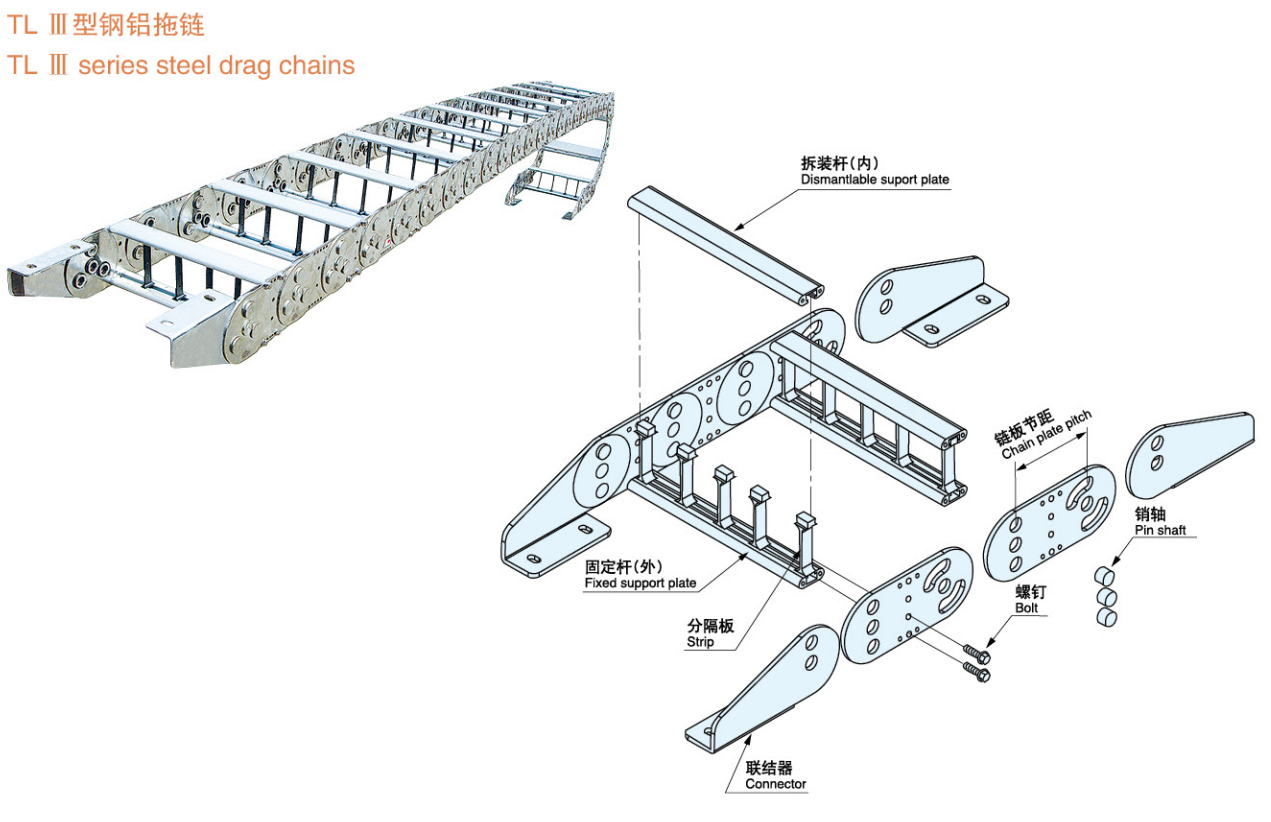

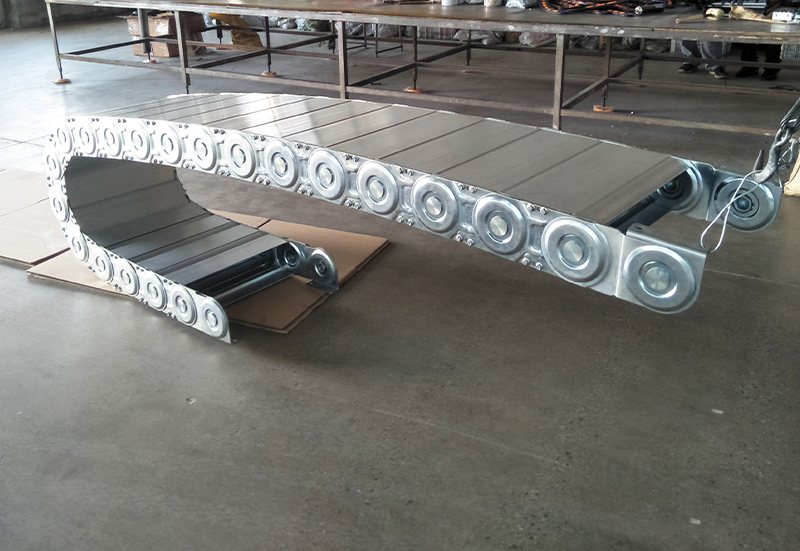

◆ TL系列拖链的主体是由链板（优质钢板镀铬）支撑板（挤拉铝合金）轴销（合金钢）等部件组成，使电缆或橡胶管与拖链之间不产生相对运动，不产生扭曲变形，链板经镀铬处理外形效果新颖，结构合理，灵巧强度高，钢性好不变形，安装方便，使用可靠，易拆装，尤其是本产品采用了高强度耐磨材料，合金铜为轴销，提高了产品的耐磨强度，弯曲更灵活，阻力更小，降低了噪音，从而可保证长时间使用不变形，不下垂。
◆ 由于本产品外观精美，可在较大程度上增强机床设备的整体艺术美观效果，增强我国机床、机械设备在国际市场的竞争能力。
◆ 1.拖链可适应最大移动速度40米/分。
◆ 2.拖链在最大移动速度时,噪声声压级不大于68分贝。3.拖链安全使用寿命不小于100万次(往复)。
◆ 3.拖链安全使用寿命不小于100万次(往复)。

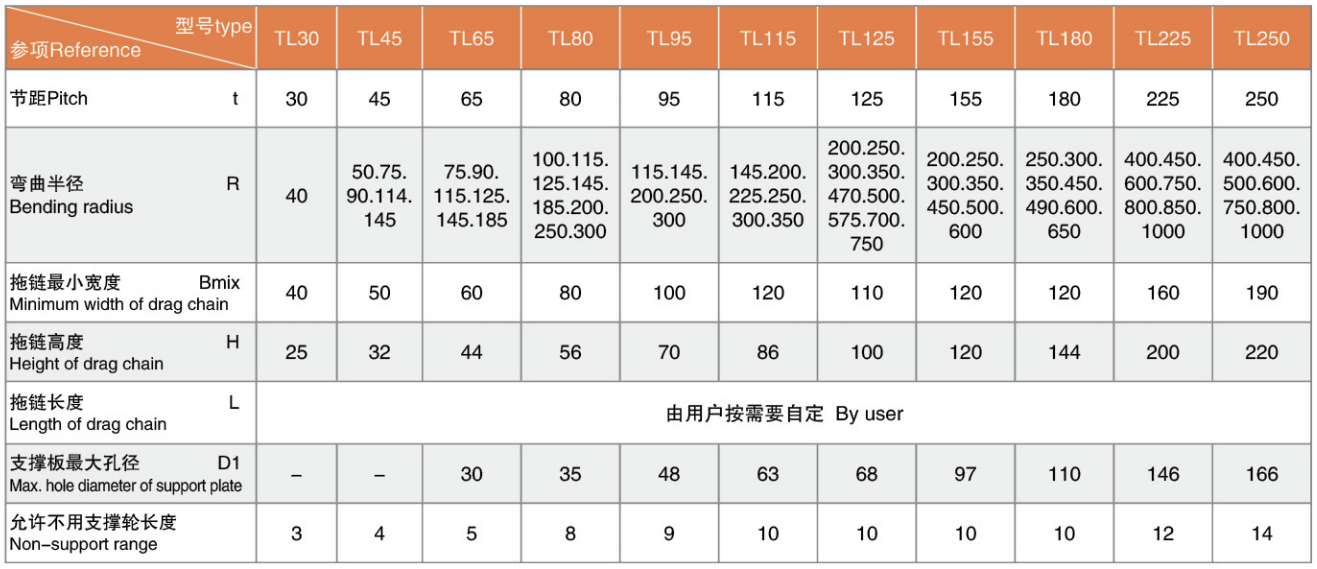

TL型拖链主要参数
◆ 1.拖链按照意大利技术生产。
◆ 2.当需要非标准的弯曲半径或结构与标准有异的拖链时，可与本公司另行协议制造。
◆ 3.当拖链超过允许的最大宽度Bmax时，可采用由三条链带平行组成的复合拖链来完成，见下面图示。
拖链的选用
◆ 1.支撑板内腔孔径D1=d+二0.1d（取整数）。其中d=电线、电缆、液、气软管的外径。
◆ 2.根据支撑板内腔最大孔径Dmax来确定链板高度hg和拖链型号TLXX。
◆ 3.根据拖链功能要求来确定支撑板型式的拖链的弯曲半径。

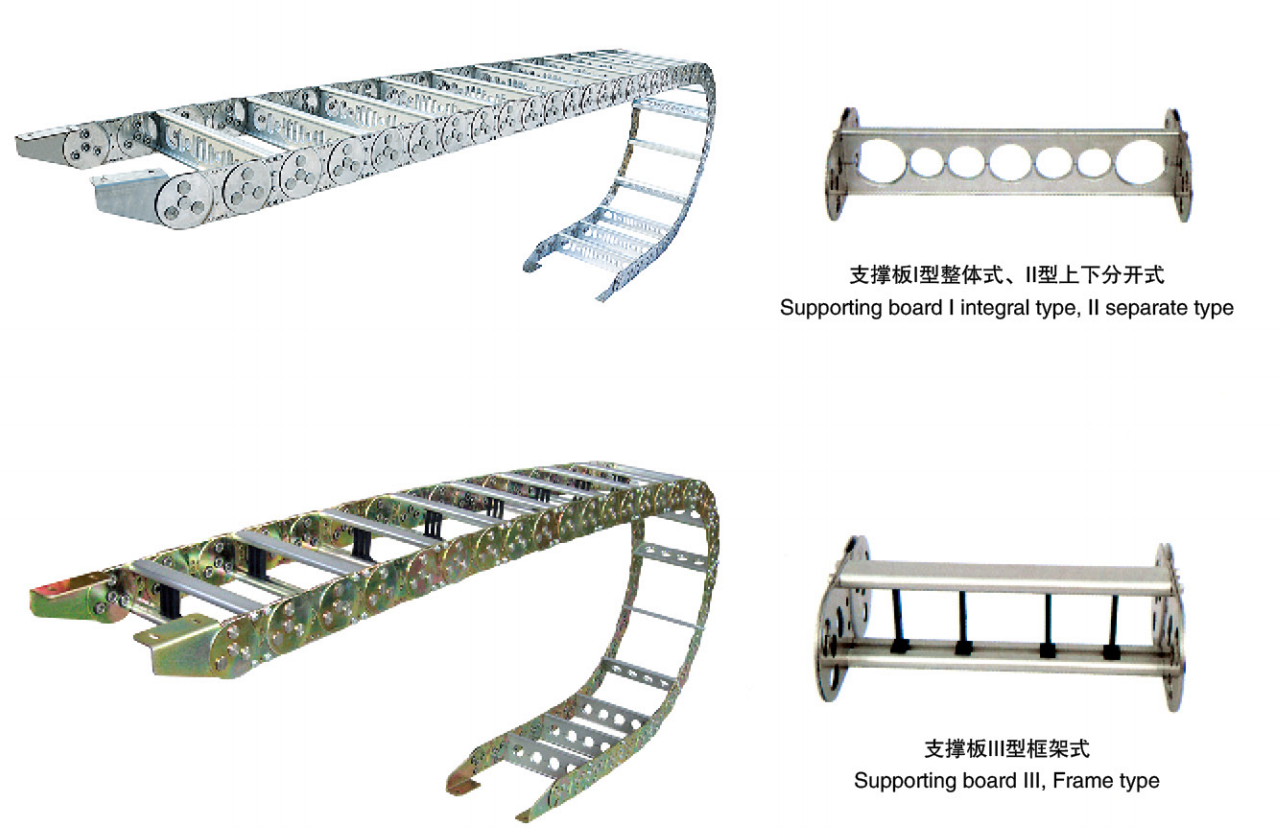

◆ (1)当拖链需承载较大管、缆负荷时，应选用高强度支撑板Ⅰ型（整块式)。
◆ (2)当管缆的管接头尺寸大于支撑板内腔孔径或须经常拆装、维修等时，可选用支撑Ⅱ型。属分开式类型支撑板。
◆ (3)安装管缆的规格品种较多时，可选用支撑板Ⅲ型(框架式)。
◆ 4.根据安装管缆的数量来决定支撑板宽度B1，从而可得拖链宽度B。
◆ 5.拖链使用场合或受环境影响时,需要采用钢带防护支撑板时，请与本公司另行提出。

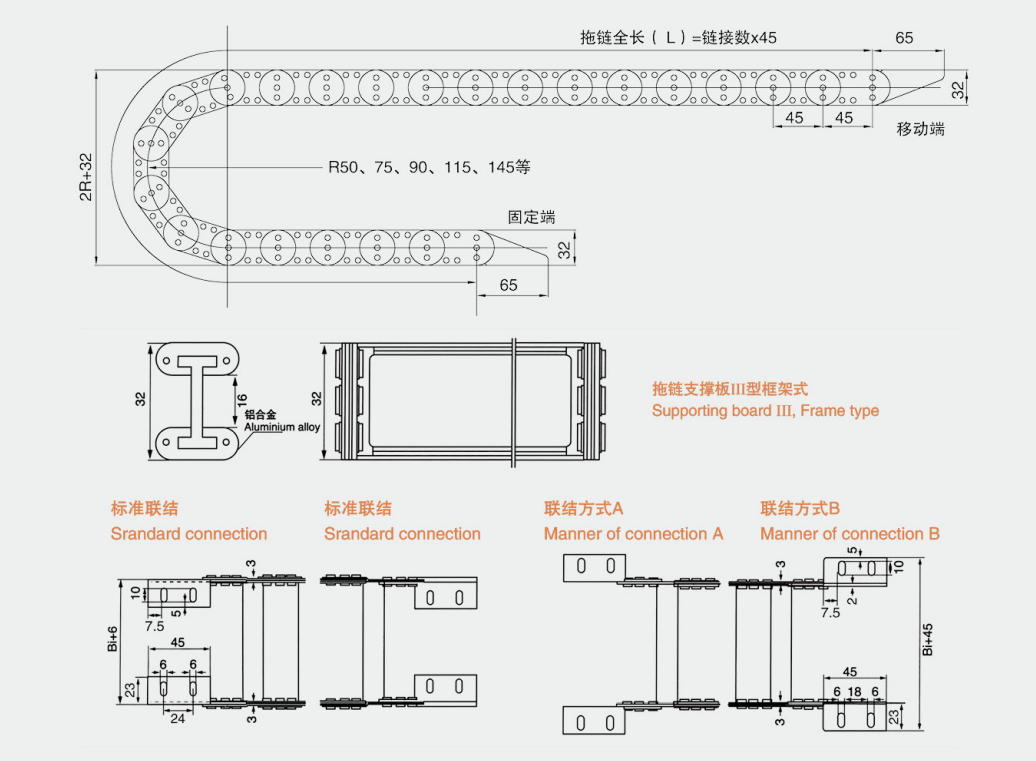

TL45型钢制拖链安装尺寸图

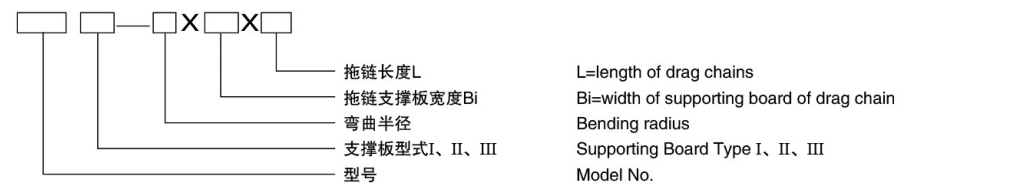

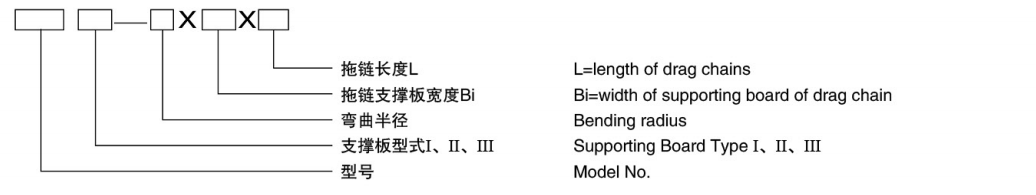

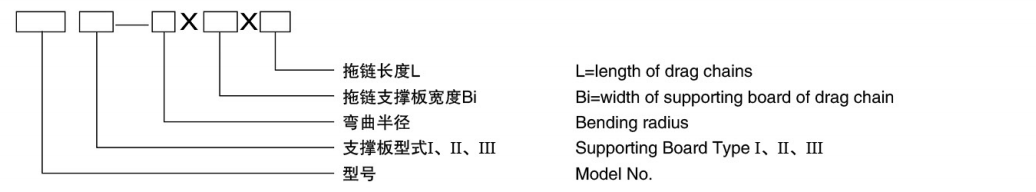

标记意义
订货举例
◆ 拖链型号TL45，支撑板II型，弯曲半径R=90，拖链长度L=5500
◆ 拖链TL45 Ⅲ-90 ×5500
◆ Ⅲ型-上下是铝板内有隔离片(根据用户要求放隔条)

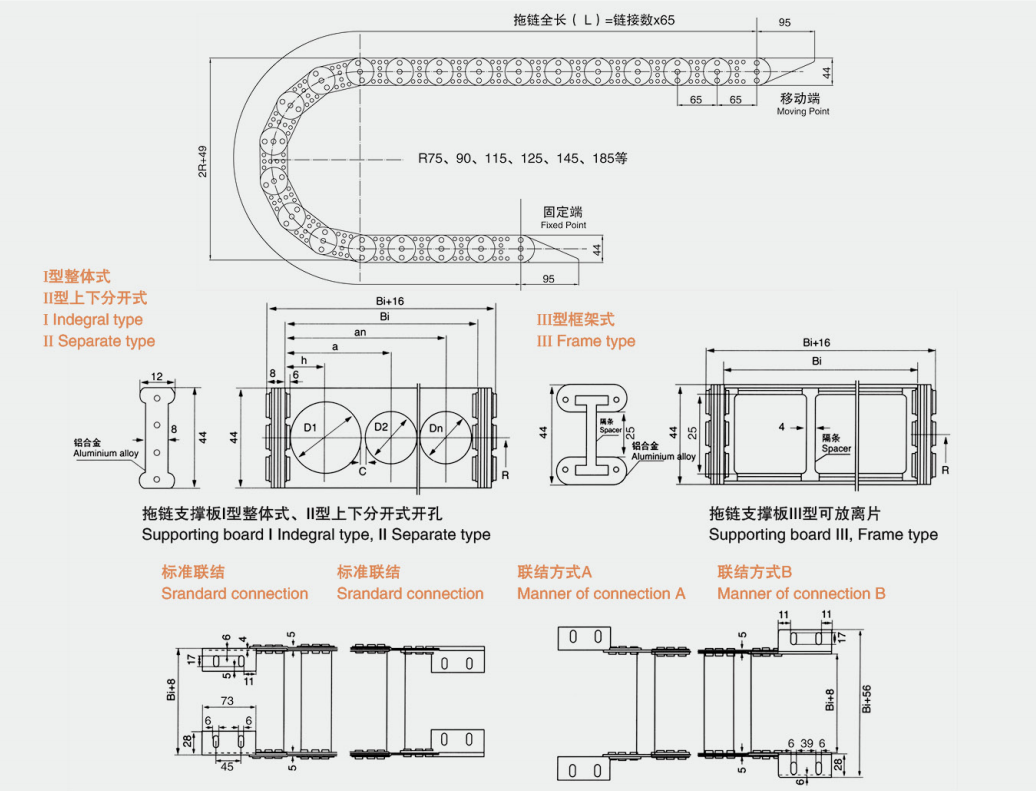

TL65型钢制拖链安装尺寸图

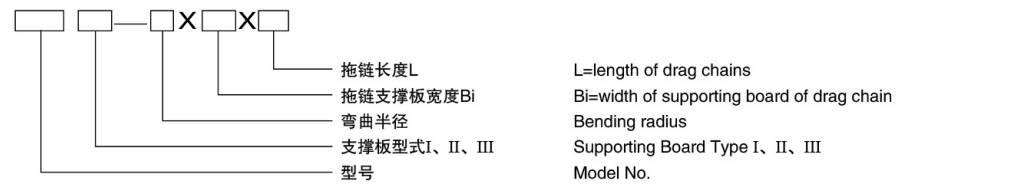

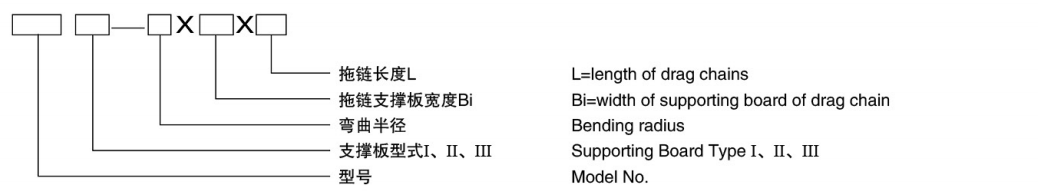

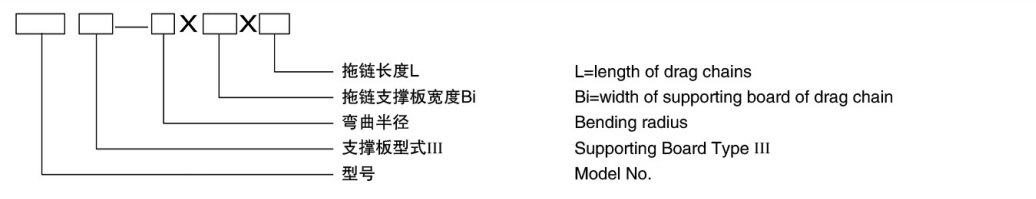

标记意义
订货举例
◆ 拖链型号TL65，支撑板III型，弯曲半径R=115，支撑板宽度Bi=200，拖链长度L=6500
◆ 拖链TL65 III -115×200×6500
◆ I型-支撑板整体型(根据用户要求开孔)
◆ Ⅱ型-支撑板上下分开型(根据用户要求开孔)
◆ Ⅲ型-上下是铝板内有隔离片(根据用户要求放隔条)

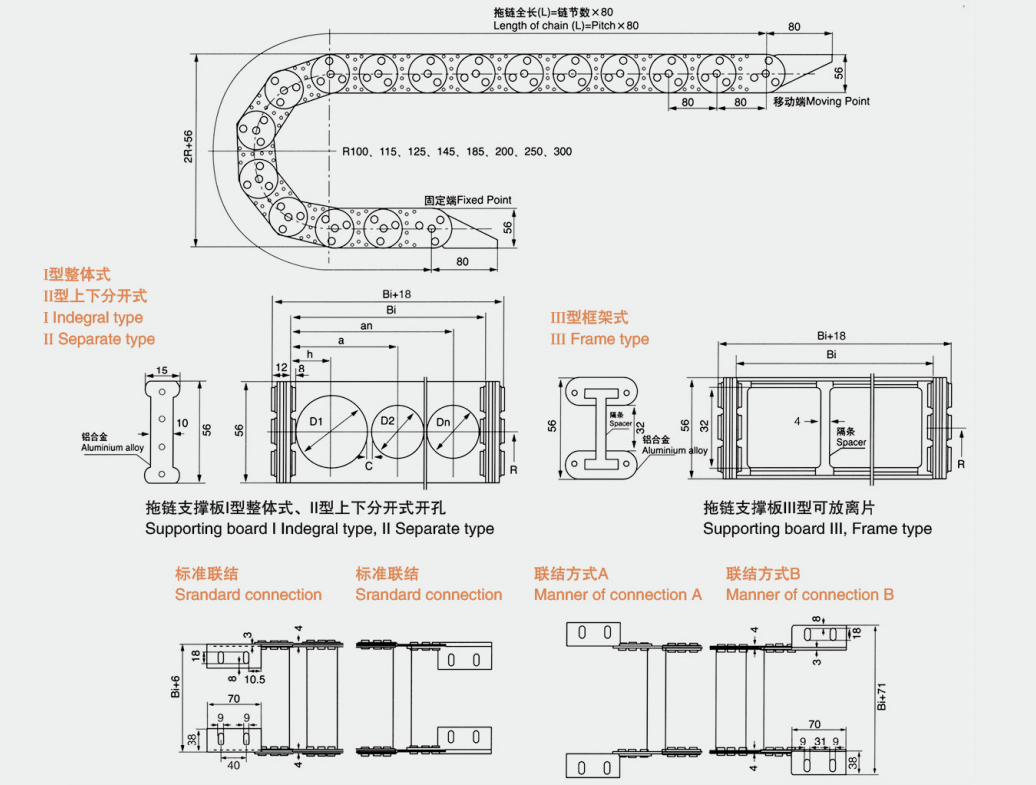

TL80型钢制拖链安装尺寸图

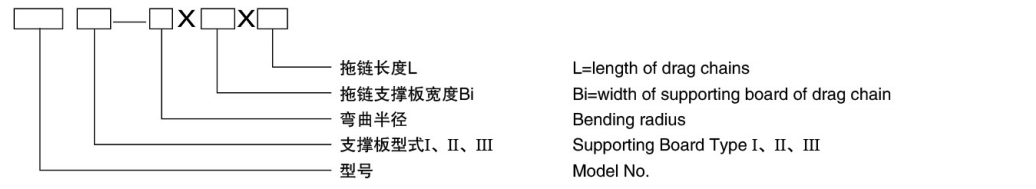

标记意义
订货举例
◆ 拖链型号TL80，支撑板IⅢI型,弯曲半径R=125，支撑板宽度Bi=200，拖链长度L=6500
◆ 拖链TL80 Im -125×200×6500
◆ Ⅰ型-支撑板整体型(根据用户要求开孔)
◆ Ⅱ型-支撑板上下分开型(根据用户要求开孔)
◆ Ⅲ型-上下是铝板内有隔离片(根据用户要求放隔条)

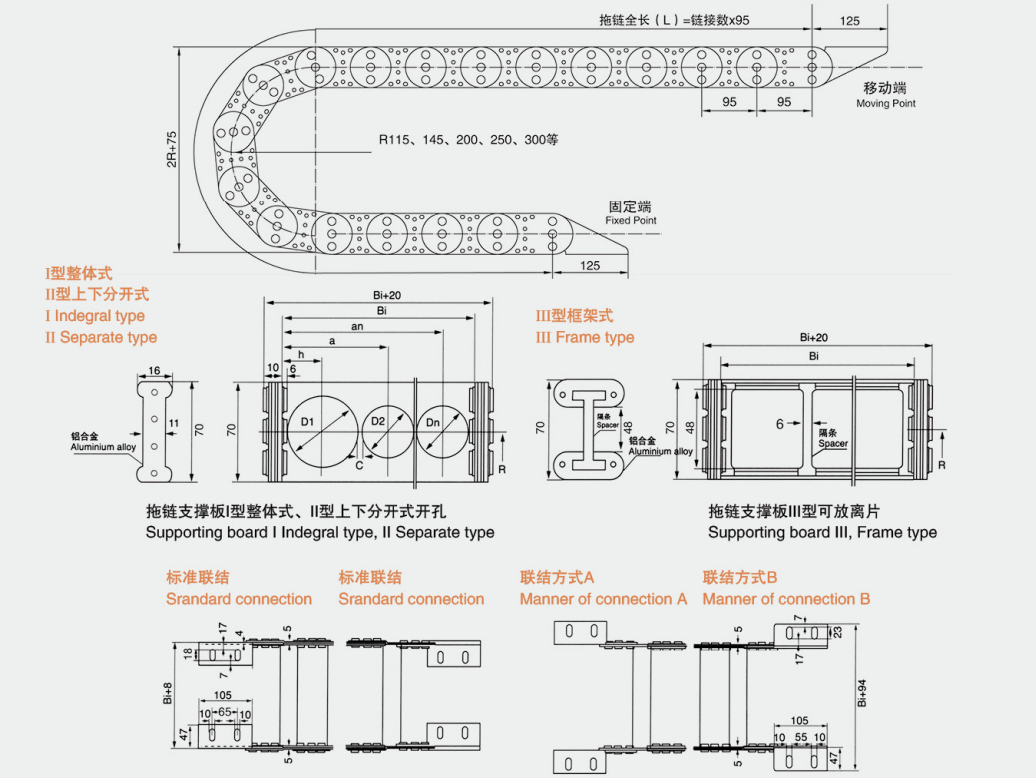

TL95型钢制拖链安装尺寸图
标记意义
订货举例
◆ 拖链型号TL95，支撑板IⅢ型，弯曲半径R=250，支撑板宽度Bi=300，拖链长度L=7500◆ 拖链TL80 Im -125×200×6500
◆ 拖链 TL95 III -250 × 300×7500
◆ Ⅰ型-支撑板整体型(根据用户要求开孔)
◆ Ⅱ型-支撑板上下分开型(根据用户要求开孔)
◆ Ⅲ型-上下是铝板内有隔离片(根据用户要求放隔条)
TL115型钢制拖链安装尺寸图
标记意义
订货举例
◆ 拖链型号TL155，支撑板II型,弯曲半径R=250，支撑板宽度Bi=300，拖链长度L=8800
◆ 拖链TL155 M-250×300x8800
◆ Ⅰ型-支撑板整体型(根据用户要求开孔)
◆ Ⅱ型-支撑板上下分开型(根据用户要求开孔)
◆ Ⅲ型-支撑板上下分开型(根据用户要求开孔)

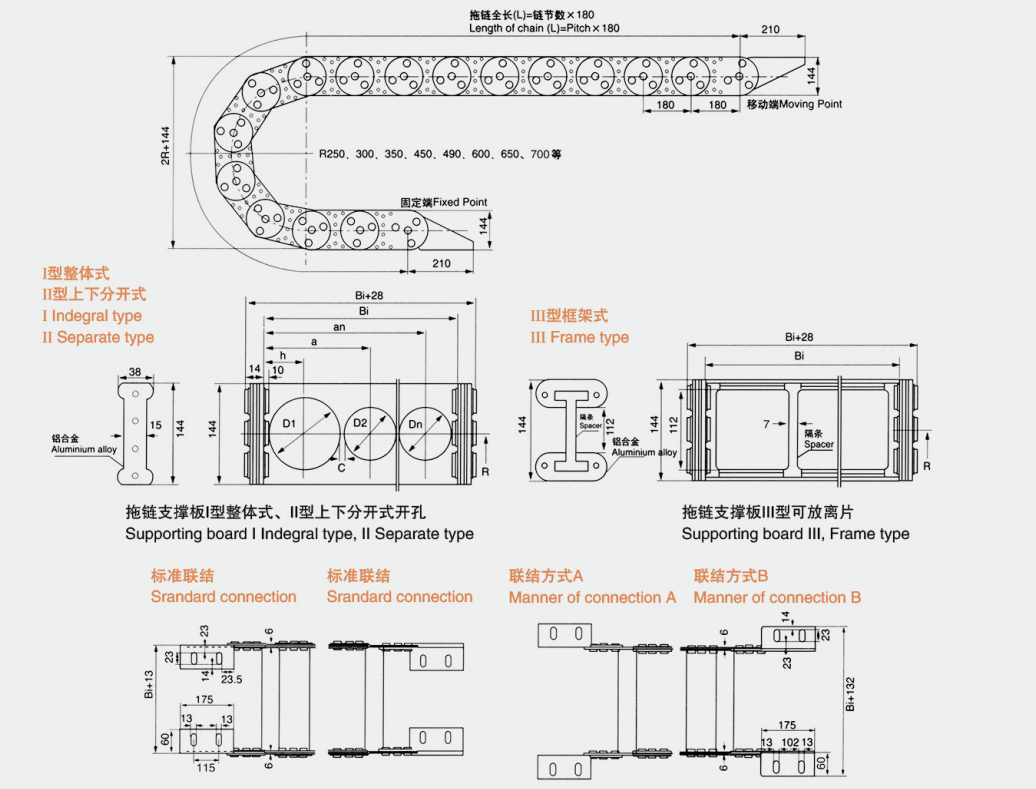

TL180型钢制拖链安装尺寸图
标记意义
订货举例
◆ 拖链型号TL180，支撑板II型，弯曲半径R=250，支撑板宽度Bi=300，拖链长度L=9800
◆ 拖链TL180 I1 -250×300 × 9800
◆ Ⅰ型-支撑板整体型(根据用户要求开孔)
◆ Ⅱ型-支撑板上下分开型(根据用户要求开孔)
◆ Ⅲ型-上下是铝板内有隔离片(根据用户要求放隔条)

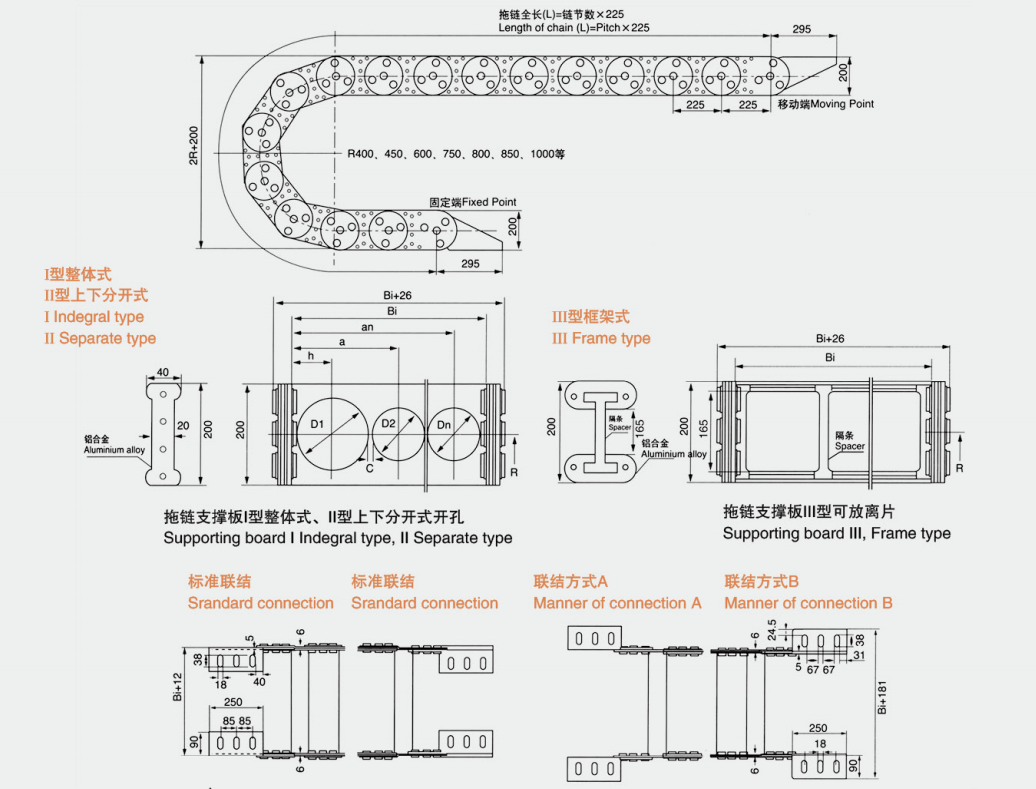

TL225型钢制拖链安装尺寸图
标记意义
订货举例
◆ 拖链型号TL225，支撑板III型，弯曲半径R=600，支撑板宽度Bi=400，拖链长度L=12000
◆ 拖链TL225 I -600× 400×12000
◆ Ⅰ型-支撑板整体型(根据用户要求开孔)
◆ Ⅱ型-支撑板上下分开型(根据用户要求开孔)
◆ Ⅲ型-上下是铝板内有隔离片(根据用户要求放隔条)

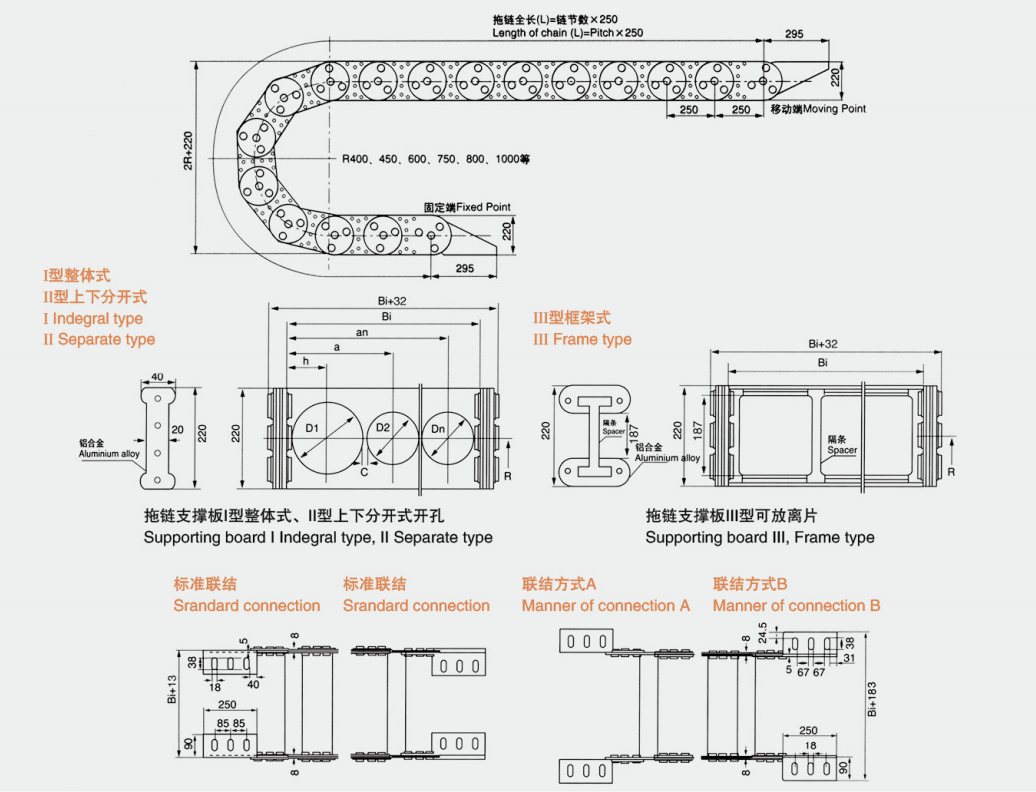

TL250型钢制拖链安装尺寸图
标记意义
订货举例
◆ 拖链型号TL250，支撑板IⅢ型，弯曲半径R=600，支撑板宽度Bi=400，拖链长度L=12000
◆ 拖链 TL250 III -600×400×12000
◆ Ⅰ型-支撑板整体型(根据用户要求开孔)
◆ Ⅱ型-支撑板上下分开型(根据用户要求开孔)
◆ Ⅲ型-上下是铝板内有隔离片(根据用户要求放隔条)
