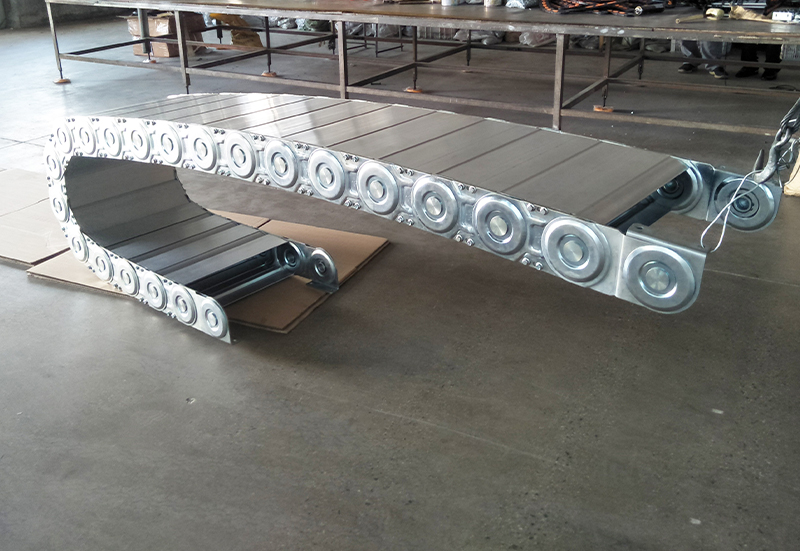

◆ TLG型钢制拖链可承载数量多，重量大的电缆及油管，自由悬置（允许不用支承轮）长度大，支撑板可依顾客需要制作，适用于工作母机，移动机械等。其弯曲半径为75-6o0mm，链板高度为50-150mm，可任意选用。
◆ TLG型钢制拖链其使用行程最大为32米。适用于所有传动方式。可随意加长和缩短。此外，可通过改变销轴获得改变弯曲半径。
◆ 拖链的支撑板宽度为50mm至600mm，孔与孔之间的间隔量为5mm。
◆ 链板的高度，也就是支撑板的高度，是由电缆最大直径决定的,机床最大限度运转时，如拖链的宽度超过300mm,拖链的长度超过4m时出于稳定性原因，应考虑选择加大一号规格的拖链。
◆ 弯曲半径要根据电缆的最大直径选择并应达到电缆直径的10倍。弯曲半径可根据所给表格选择50-600mm，行程小的可相应选择较小的半径。

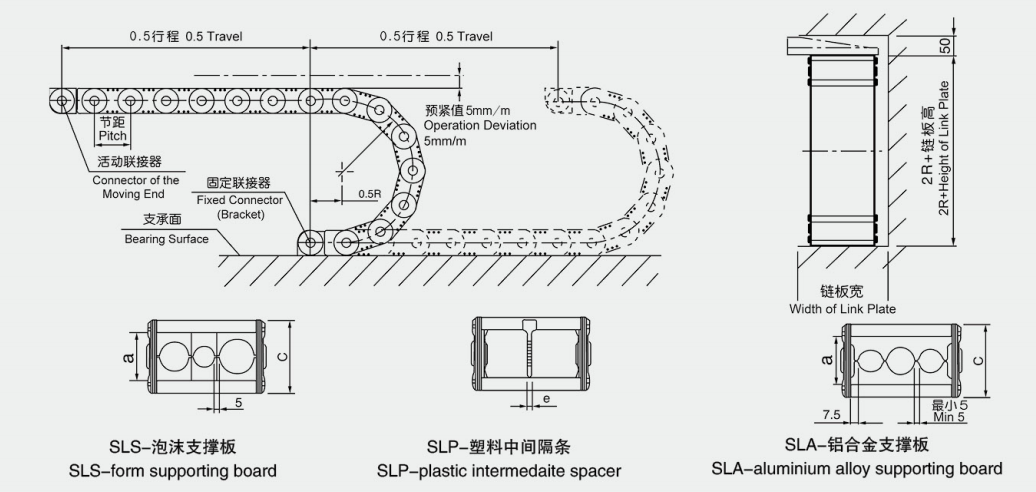

◆ 拖链的长=1/2行程+4个弯曲半径，这只适用于当固定联结是在行程的中点时。

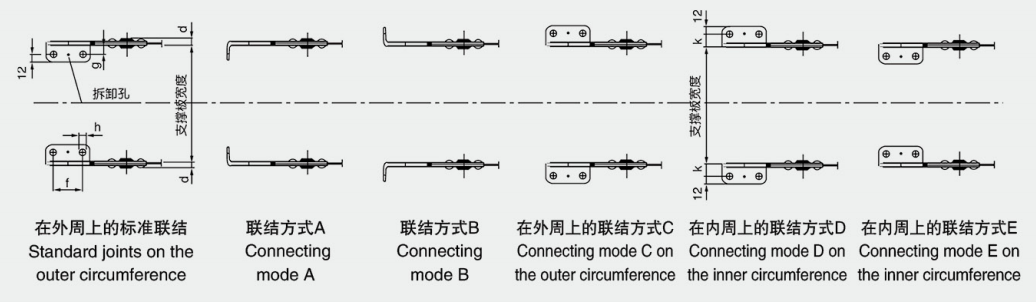

◆ 拖链的固定可根据机床的位置情况选择。固定角钢可放在外周或内周在拖链内或外部，一般情况联结部分在拖链内，而向外周。

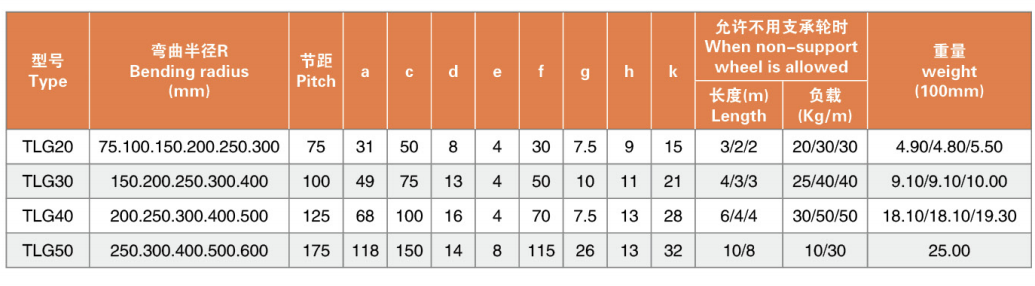

TLG型钢制拖链主要参数及支撑尺寸
TLG型的多种不同支撑板
◆ TLG铝合金型拖链与一般的拖链不同，它可通过固定的铝型材满足不同要求的需要，支撑板宽或达1200mm,在最高速度和行程速度下，拖链的内部分隔无懈可击，并保证使电缆达到最佳保护。
◆ 我们每二节链板提供一条支撑板。如每一节均需支撑板，请在订货时，订10A / 20A / 30A / 40A / 50A，而不是10B / 20B / 30B / 40B / 50B。即 TLG20A/ 200× 2100 / 20o“h”或TLG20B / 200x2100 /200“h”。

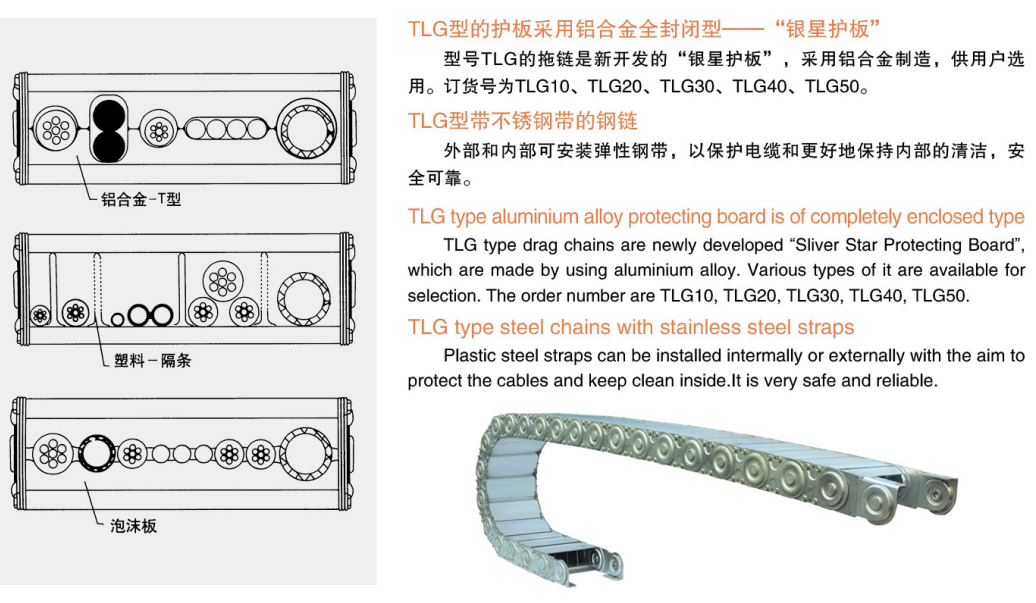

◆ 银星(silber Star)铝合金护板的拖链，订货型号为325/525 /625。进一步的了解请参见下图“银星护板”。即TLG325 /200×2100 / 200“h”。
◆ TLG铝合金型是解决较大钢链的唯一的解决办法。支撑板可根据使用者的要求生产。牢固的结构，使支撑板宽度可达到1200mTLG型带塑料隔条，可随意移动调节位置，进行多种分隔，见下图。
◆ 如果电缆规格多，可选用此经济的装置。
◆ TLG泡沫支撑板具有很多优点，使电缆得到最好的保护，以及适合于高速行程的情况下。许多著名的汽车生产厂家多年来均选用此装置，所有电缆均被分布在中心位置的纤维内。

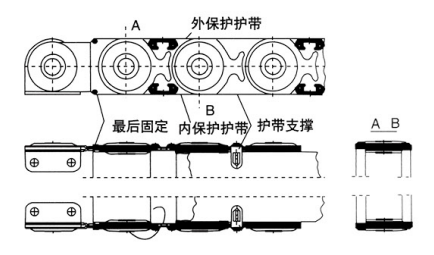

银星护板的特点
◆ 外形美观。
◆ 护板结构装置已经接受了15年以上的考验。极稳定，坚固的电缆保护，可达1000mm宽。在任意一个部位都能打开拖链。
◆ 根据用户需要可随时加装“银星护板”。

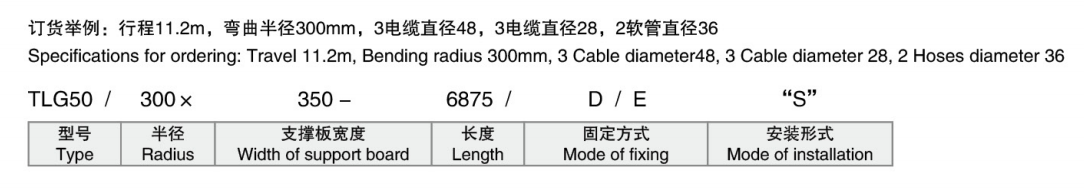

◆ 订货举例:TLG30 / 200×200 / 2100“h”带不锈钢护带或银星护板TLG30 / 200×200 / 2100“h”带不锈钢护带或银星护板Specications for ordering: TLG30 / 200x200 / 2100 "h" Stainless steel straps orTLG30 / 200×200 / 2100 "h" Stainless steel straps
